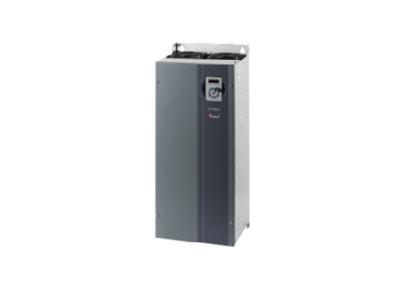

雙變頻驅動丨HLP-SK200

HLP-SK200系列是海利普針對空壓機的行業趨勢設計出的一款雙變頻驅動控制器，滿足客戶集成度高的要求，并為客戶帶來更多的附加值。

產品特點

² 電控系統成本最優

u 內置多路壓力、溫度、220V電磁閥、通信接口，將所需電氣控制要求集于一身，降低單機系統成本

u 支持程序聯控程序，降低系統組網成本

u 節省原有的控制盤

² 獨特的性能更滿足空壓機廠家

u 全功率段內置直流電抗器，提升整體效率

u 多路模擬量輸入，可滿足二級壓縮的控制需求

u 內置精準高效的空壓機控制工藝，滿足空壓機多種控制模式

u 獨特的PM控制，支持同步電機參數，反電勢自學習

u 獨特的監測同步電機失磁功能

u 獨特的保護性能，滿足電網不穩，電壓偏低的場合

² 易安裝、易接線、易調試，易維護

u 信號端子采用可插拔式接線方式，采用防呆設計，避免插接錯誤

u 主機風機變頻調速接線集于一體，控制更簡單，簡化調試過程

u 支持柜式和壁掛式兩種方式，空壓機柜體設計更多元化

² 客戶端控制多元化

u 支持互聯網遠程控制

u 支持多機聯控控制

u 支持觸摸屏控制

技術參數

項目	說明	規格
輸入電源	電壓	三相交流 380~440V -20%~ + 10% ;禁止直流輸入
	頻率	48-62Hz;
	最大不平衡度	3% ;
主電機輸出電源	輸出電壓	三相0~ 100%輸入電壓；
主電機輸出電源	輸出頻率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
風機輸出電源	輸出電壓	三相0~100% 輸入電壓；
風機輸出電源	輸出頻率	V/F ：0~400Hz，矢量控制：0~200Hz；
220V電源輸出	輸出電壓	220-250V（隔離）；
220V電源輸出	額定功率	50VA；
IO板控制端子	輸入端子	6個數字量輸入端子； 5個模擬量輸入端子，一路支持電流信號電壓信號切換，一路只支持電流信號，剩下3路均支持PT100信號，其中RI1還支持PT1000信號。
	輸出端子	2組繼電器輸出端子；
	電源端子	1個24V電源端子，最大輸出電流500mA；
	通訊端子	2組通訊端子，最大波特率115200bit/s；
面板	5位8段LED顯示	可顯示頻率、警報，狀態等各種數據信息：
	指示燈	指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態；
	監視功能	參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率，輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等；
環境	防護等級	IP20;
	操作溫度	-10℃~50℃，40℃以上需降容使用；
	操作濕度	5%-85%(95%時不結露）；
	振動	1.14g ;
	最大海拔	1000m , 1000m以上需降檔使用；
	電機線長度	屏蔽線：50米；非屏蔽線：100米；
其他	直流電抗器	22~37kw內置直流電抗器；
