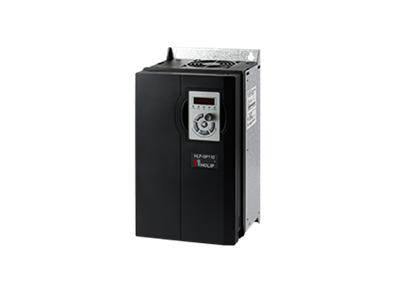

低負載專用型丨HLP-SP110

HLP-SP110系列是海利普針對風機、水泵、暖通空調等低負載應用開發的專用型產品，集成了水泵，風機應用相關工藝，更貼合于低負載市場。

產品特點

² 高可靠性

u 長壽命設計

u 風扇轉速可控

u 嚴格的設計測試生產體系

² 高環境適應性

u 具有自動能量優化功能，提高能量效率，最高可達15%

u 37kW及以上機型內置直流電抗器，具有良好的諧波抑制功能

u 電路板標配符合3C3等級的涂層，保障變頻器在惡劣工況下穩定工作

u 全系列內置射頻干擾（RFI）濾波器

u 寬電壓范圍設計，適合國內電網電壓的偏低場合

u 22kW及以下機型提供IP50高防護選件

u 獨立風道設計

u 多種控制模式

² 優秀的用戶友好性

u 用戶操作簡便

u 可接收多種反饋信號，電阻 0-400Ω，電流 0-20mA和電壓 0-10V

u 產品體積小

² 優秀的控制性能

u 具有多種應用宏，包括：內置PID調節，多泵控制和風機的PFC應用

技術參數

項目	說明	規格
輸入電源	電壓	三相 380~480V -20%~ + 10% ;
	頻率	48-62Hz;
	最大不平衡度	3% ;
輸出電源	輸出電壓	三相0~ 100%輸入電壓；
輸出電源	輸出頻率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
基本型IO板控制端子	輸入端子	5個數字量輸入端子； 2個模擬量輸入端子，均支持接收電壓或電流信號；其中 AI端子可通過跳線開關選擇電流或電阻信號；
	輸出端子	2個繼電器輸出端子； 2個模擬量輸出端子，其中VO即可輸出電壓，也可輸出電流信號，AO僅支持輸出電流信號；
	電源端子	1個24V電源端子，最大輸出電流200mA； 1個10V電源端子，最大輸出電流10mA；
	通訊端子	1組通訊端子，最大波特率115200bit/s；
擴展型IO板控制端子	輸入端子	5個數字量輸入端子 2個模擬量輸入端子，均支持接收電壓或電流信號；其中 AI端子可通過跳線開關選擇電流或電阻信號；
	輸出端子	6個繼電器輸出端子； 2個模擬量輸出端子，其中VO即可輸出電壓，也可輸出電流信號，AO僅支持電流輸出信號；
	電源端子	1個24V電源端子，最大輸出電流200mA； 1個10V電源端子，最大輸出電流10mA；
	通訊端子	1組通訊端子，最大波特率115200bit/s；
面板	5位8段LED顯示	可顯示頻率、警報，狀態等各種數據信息：
	指示燈	指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態；
	監視功能	參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率，輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等；
環境	防護等級	IP20;
	操作溫度	-10℃~50℃，40℃以上需降容使用；
	操作濕度	5%-85%(95%時不結露）；
	振動	≤75KW：1.14g；90-450KW：0.7g；
	最大海拔	1000m , 1000m以上需降檔使用；
	電機線長度	屏蔽線：50米；非屏蔽線：100米；
其他	直流電抗器	37kW及以上機型內置直流電抗器；
